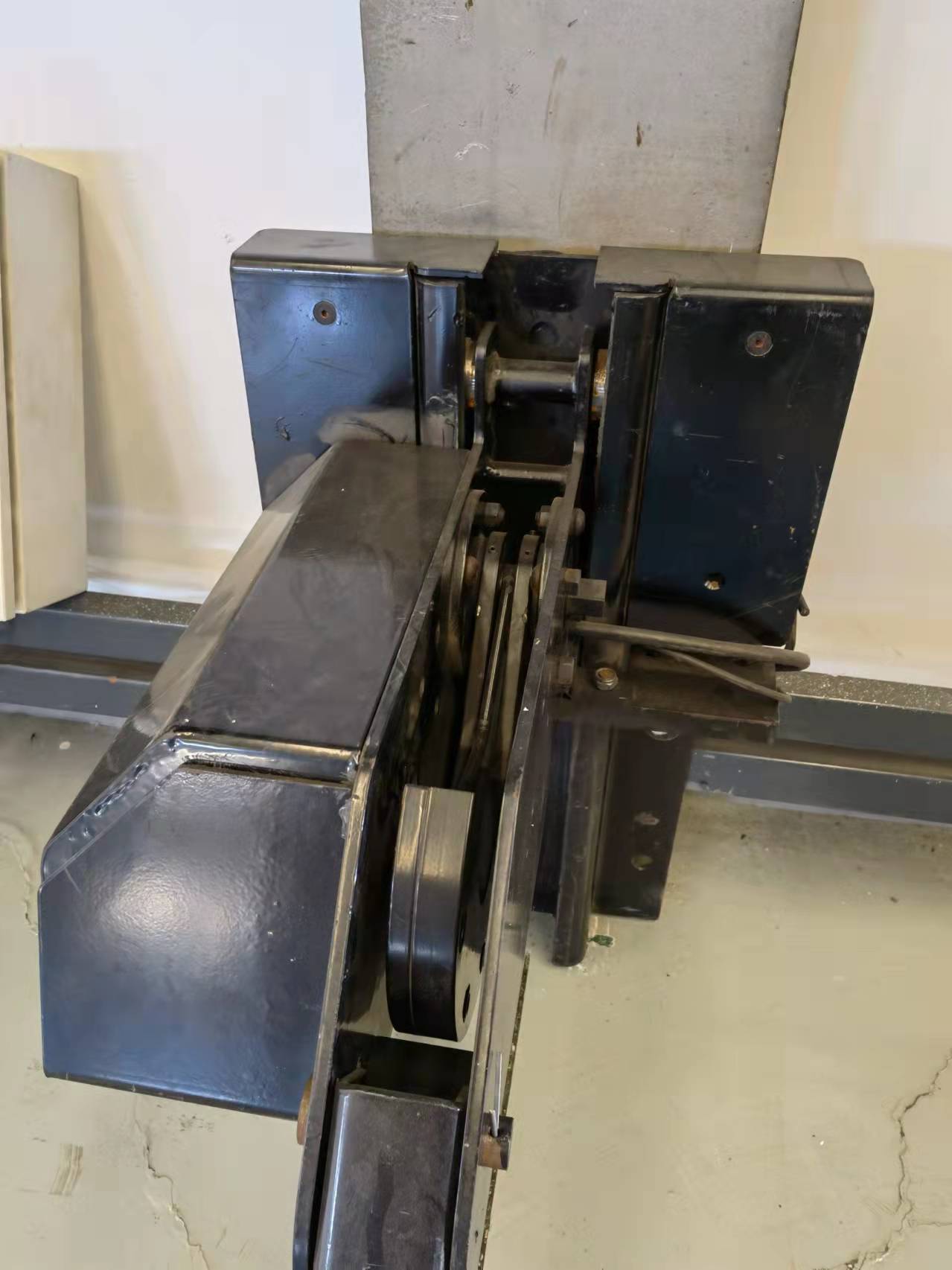

SVR-280旋转钩式货车限动器说明

采用电机驱动方式，结构简单可靠，只需在轮轴上做常规润滑保养。可靠的旋转钩式设计，限动范围距地面高度260mm-680mm ，适用多种货车或拖车类型。拉伸弹簧在货车高度发生改变时，保持对货车的连续跟随、固定。内外镀锌涂层，并可涂刷警示色。⑥ .可发声的预警装置。内部安装控制箱，外部安装信号系统

功能：旋转钩式货车限动器应有效钩住并锁紧（必须为旋转钩式）货车尾部防撞梁，防止货车意外驶离、货车滑移、车厢尾部上翘等原因所造成的意外装卸事故，保障装卸作业时的安全；

限动器结构：双层金属机架设计，高于地面安装。锁钩为可旋转的镀锌拉钩，前鼻加长，两节式设计，在装卸货的任何阶段（包括低于货台的满载装卸）保持限动；高于地面安装的机架可根据车尾横杆的高度不同自行调整其高度。在根据车尾横杆的不同高度而自行调节达到合适限动的过程中无需借助外接动力。作为机架组成部份的旋转拉钩也因此可根据车尾横杆高度的不同而自行调整到相同位置；

工作高度范围：230mm~600mm；

抗拉强度：可抵御货车16吨的拉力；

机构面板材质：Q345沙钢钢板；

承载轨道厚度：8mm（材质：16Mn）；

锁钩厚度：16mm；

锁钩材质：65Mn钢材（镀材彩锌）；

自由浮动装置：60Si2Mn特质弹簧回弹；

自动定位系统：利用倾斜的钢制前鼻和内置弹簧的整体钢架自动定位货车，无需人为操作、具备自动回锁功能；

AC220V/AC380V电源均为三相五线制，50Hz；

能够适应车辆作业时的高度浮动。
